こんにちは。本日ブログ担当の河野です。

前回はＣＡＤのソフトについてお話しさせていただきましたが、今回から何度かに分けて、ＣＡＤ図面ができるまでを実況したいと思います。

その1　手描きでイメージを膨らます

ＣＡＤ図面と言っても、ちょっとしたものは別として、いきなりパソコンで入力していくことはありません。

まずは手描きでイメージを膨らませて、大まかな形を決めた後、実際に入力になります。

細かい寸法や納まりは、入力しながら微調整していきます。

今回のお題はコチラ。

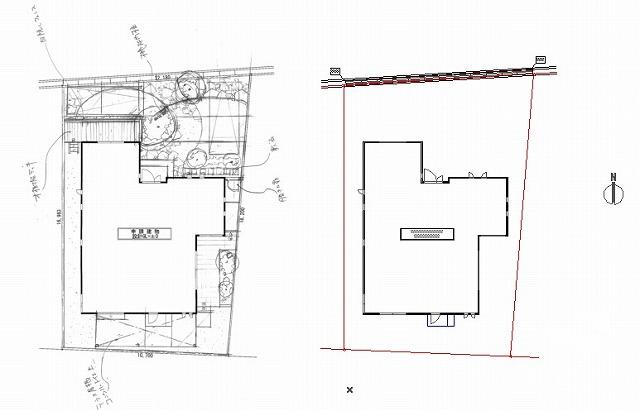

左がラフで、右が敷地と建物のみが入力された状態です。

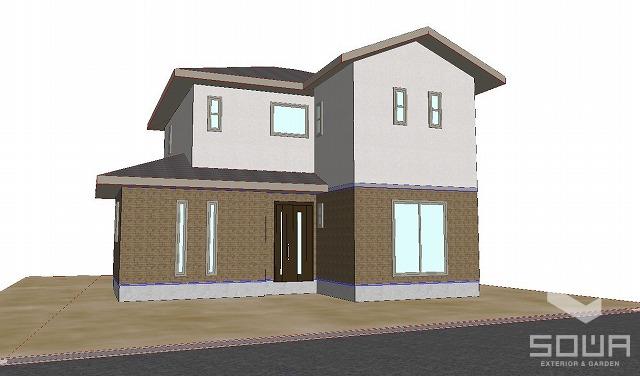

３Ｄ表示にすると、こんな感じです。

まずは境界沿い、ぐるり三方にブロックとフェンスを入力していきます。

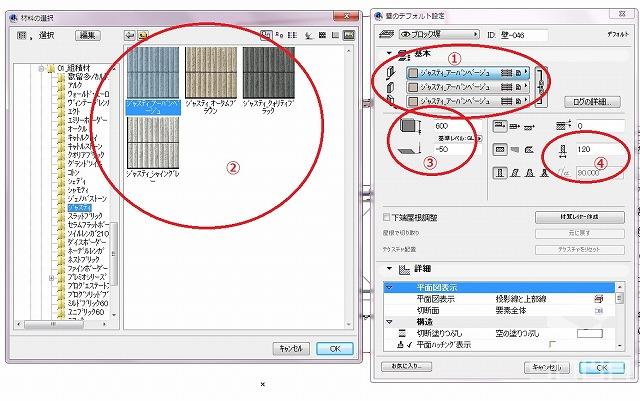

これが塀ツールの選択画面です。

①が塀のどの面をどの素材にするかを選ぶところです。例えば、『道路側はタイル、敷地側は塗装』という場合など、それぞれ違う素材を選択できます。

②が素材の選択画面です。各メーカーさんの素材がずらりと並んでおります。

登録されていない素材はスキャナーなどでカタログの画像などを読み込んで、登録すれば、追加することができます。

③がレベルの設定です。上が塀の高さ、下がＧＬからいくら下がりを塀の下端とするかです。

この場合だと、ＧＬから－５０下がりから高さ６００の塀ができることになります。

④が塀の厚みです。今回は化粧ブロックの厚１２０を使用します。

塀ツールの設定画面を抜けたら、次は実際に塀を入力します。

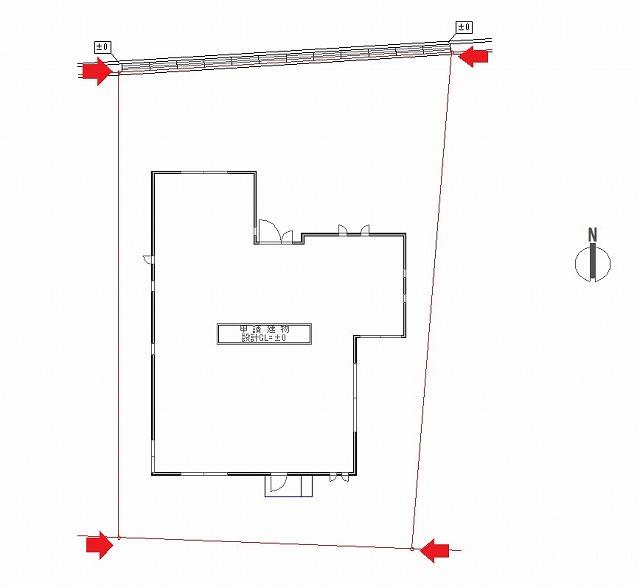

赤い矢印の境界ポイントを、左クリックで押さえていきます。

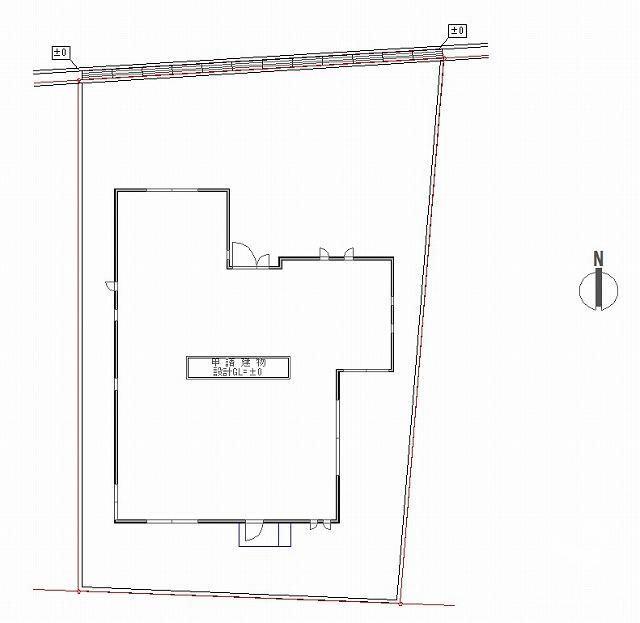

上の画像のように、境界沿いに「厚１２０の化粧ブロックがＧＬ＋５５０」で入力されました。

３Ｄで確認すると、

この通りです。

次回はフェンスを入力していきたいと思います。
