CAD図面ができるまで⑦

2015年8月7日

CAD図面ができるまで⑦
担当:河野裕治

こんにちは。本日ブログ担当の河野です。



IMG_7004



前回は、北西の角に木樹脂デッキと木目調の目隠しフェンスを設置するところまでできました。

全体図で見るとこれです。







全体⑥





平面ですと、このような感じです。

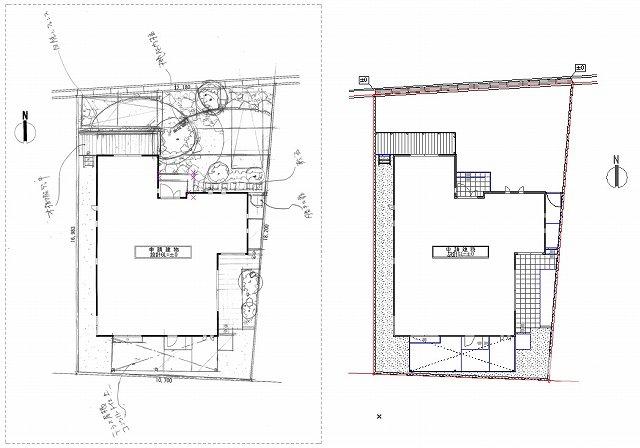

途中6



その7 アプローチとガレージ部分を制作

いよいよこのプランのメインである、アプローチとガレージ部分を作って行こうと思います。

難しいのは曲線部分です。フリーハンドで描いた線を、スケールなどで図って描くのは時間も掛かりますし、

思い通りの線にはなりにくいです。

こういう場合はスキャナーで読み取った図面を重ね合わせて描きます。

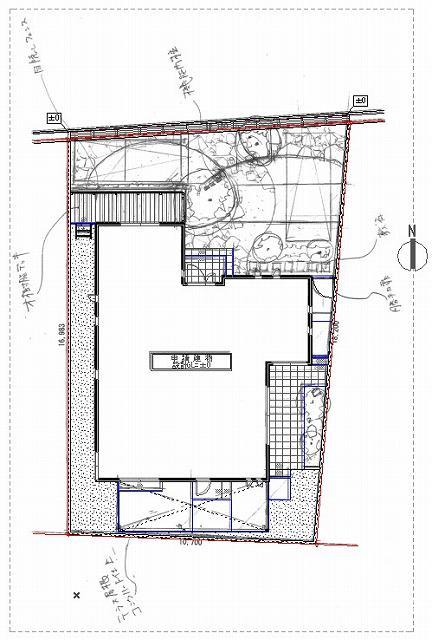

重ね合わせ

上の図が重ね合わせたものです。パソコンで描いた線と手描きの線が見えますね。

100%合うわけではないので、おおよそ近い位置に来ていればOKです。

手描きの線をパソコンでトレースしていきます。

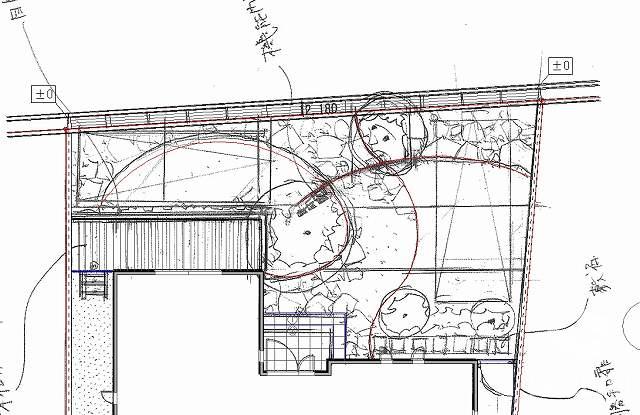

トレース



少しわかりにくいですが、赤色がパソコンで描いた曲線です。縦列駐車側の曲線がズレていますが、

前の石貼部分が少ない気がしたので、急遽線をもう少し内側に入れました。

手描き部分を消すとこうなります。

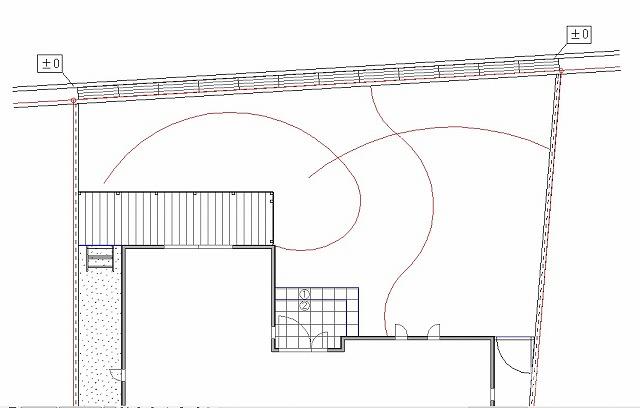

赤い曲線

うーん。キレイな線ですが、整い過ぎていて味はないかもしれませんね。

それはさておき、ここから寸法を考えて微調整をしながら、直線も書き足していきます。

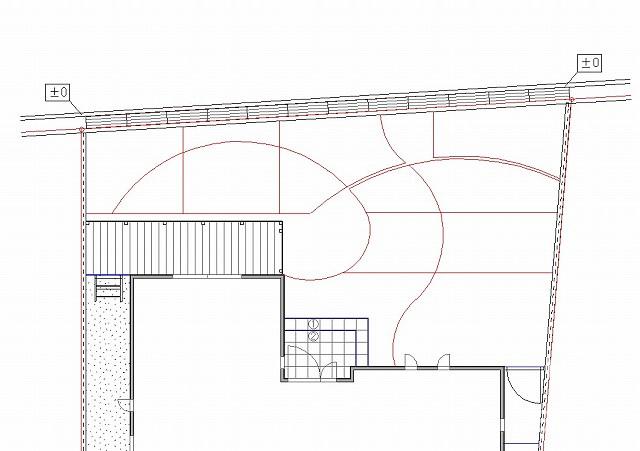

下書き



これで下書きの完成です。これに沿って、素材を順に入力していきます。

ガレージやアプローチは勾配が付いているのですが、今回はデモンストレーションなのでフラットで描きます。



アプローチ





結構形になってきました。と言いたいところですが、下書きでは洗い出し部分の縁取りに乱形石を使っていますが、

まだそこまでは入力できていません。

ちょっと手間なので、次回に持ち越しです。

最後まで見ていただきありがとうございました。
