CAD図面ができるまで⑧

2015年8月24日

CAD図面ができるまで⑧
担当:河野裕治

こんにちは。本日ブログ担当の河野です。



IMG_7004

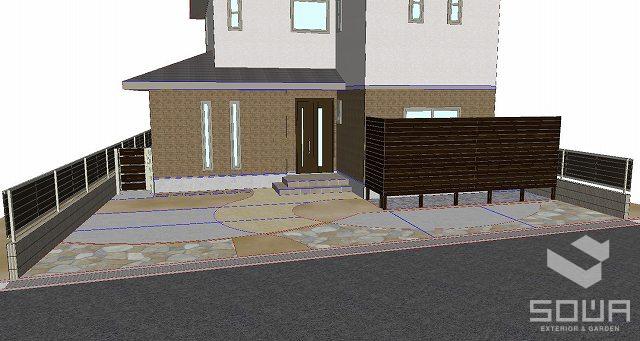

前回は、アプローチの大半を作り終えました。

こんな感じです。



アプローチ



 その8 アプローチ部のつづき

前回の続きですが、アプローチの洗い出し部分に乱形石を角を残して貼りたいと思います。

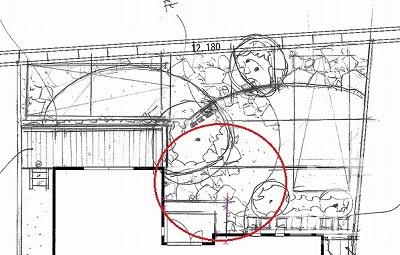

赤丸で囲ったような部分です。

洗い出しと乱張り

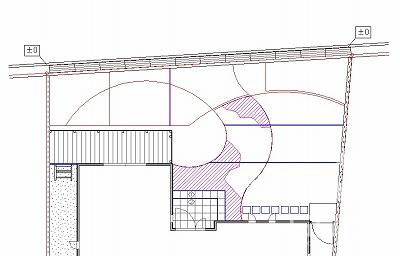

範囲で言うと、ピンクの斜線部分です。

乱形範囲

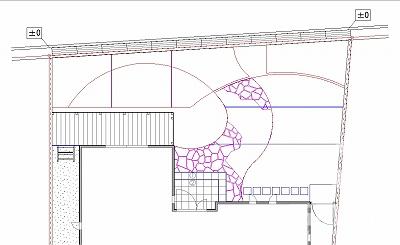

石の模様を入れてみました。



模様入り



まだ角が直線的です。そしてこれは「塗りつぶし機能」と呼ばれるもので、平面図上で石の絵が入っているだけで、3D=立体ではありません。

立体にするにはスラブツールで描く必要があります。

で、どうするかと言えば、

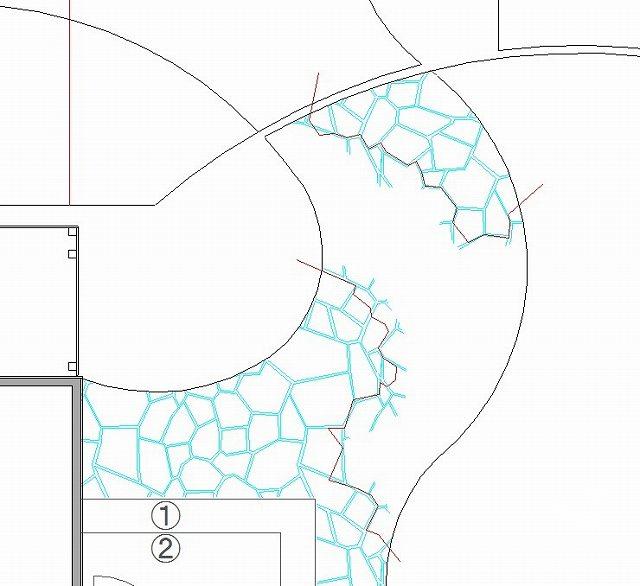

乱形アウトライン





石の塗りつぶし(わかり易くするために水色にしました)を元に、赤い線のように角を残しながらラインを描きます。

そのまま描くと大きすぎるものも出てくるので、所々調整しながら描いています。

後はこれを点を一つ一つ押さえながらスラブツールで作ります(別の方法もあり、そのほうが早いですがここでは省略)。

レンガで角を残す場合などもありますが、ハッキリ言ってメチャクチャ地味で時間が掛かります。笑。

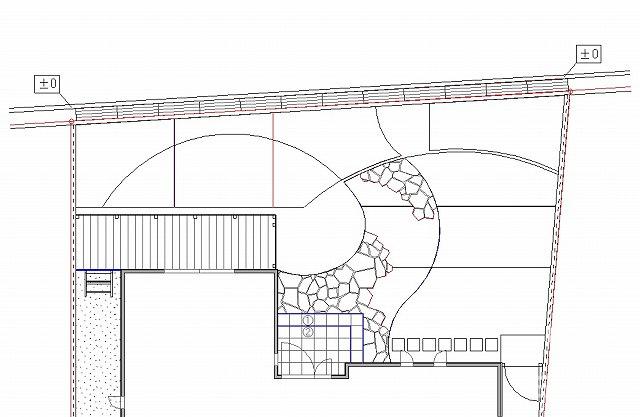

完成がこれ。

乱形完了1





雰囲気が出てますね。

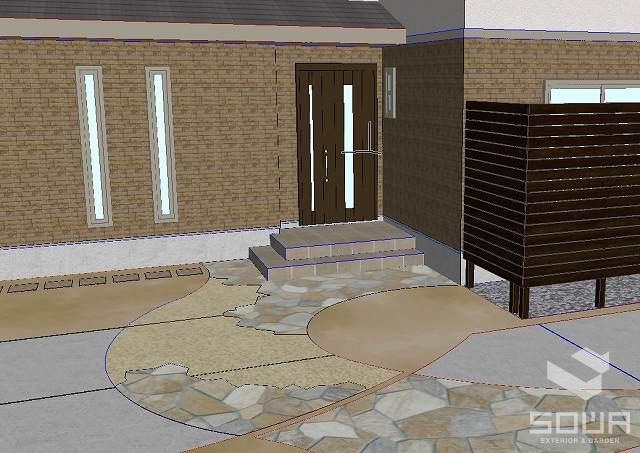

3Dを見てみます。

乱形完了2

完成です。ただし、お気づきの方もいると思います、実際の模様と切り欠いた部分が揃っていません。

3Dでは絶対に揃わないようになっています。ただ、雰囲気はこれでも充分感じていただけるかなと思っています。

次回は機能門柱、植栽を入力したいと思います。

いよいよこの企画も大詰めです。

最後まで見てくださってありがとうございました。
